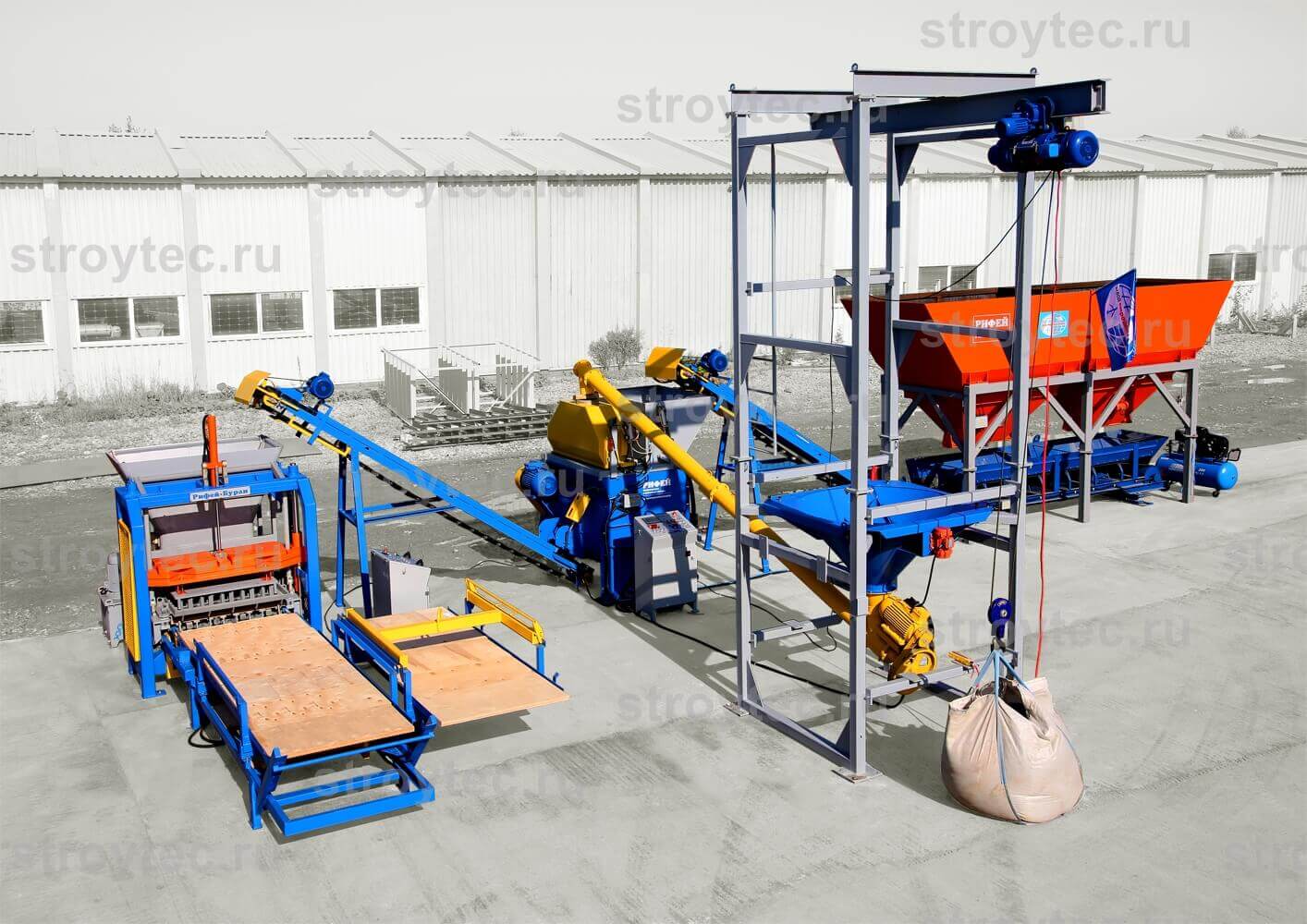

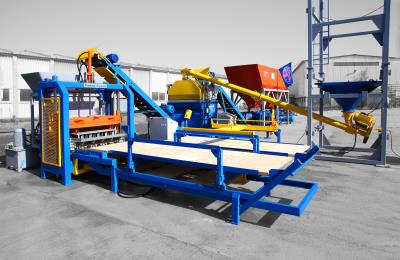

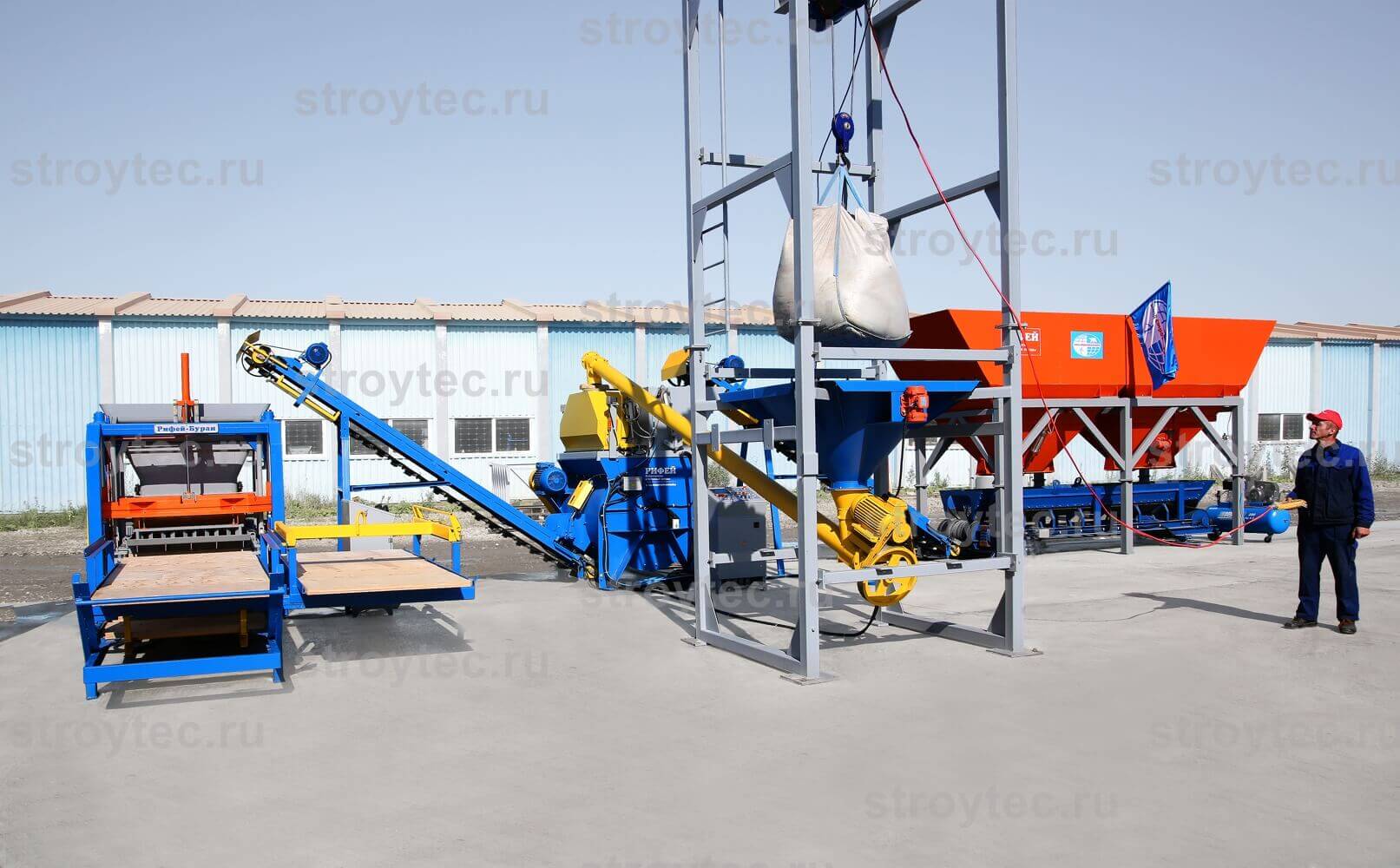

Рифей-Буран-СД
Производительность за смену |
Оборудование соответствует техническому регламенту Таможенного союза
Регистрационный номер декларации
TC № RU Д-RU.АЛ16.В.29091
TC № RU Д-RU.АЛ16.В.29088
Дата регистрации: 24.01.2014
Видео
Изображения
Характеристики
Производительность комплекса «Рифей-Буран-СД»
| Камень стеновой пустотелый 390 × 190 × 188 мм, шт./смена | 4000 |
| Камень перегородочный 390 × 90 × 188 мм, шт./смена | 8000 |
| Плита тротуарная «Прямоугольная» 200 × 100 мм, м2/смена | 450 |
| Камень бордюрный БК-4, 1000 × 150 × 300 мм, шт./смена | 640 |
| Камень бордюрный БК-5, 1000 × 80 × 200 мм, шт./смена | 2560 |
Технические характеристики комплекса «Рифей-Буран-СД»
| Объём бетоносмесителя по загрузке, м3 | 0,75 |
| Количество бункеров для заполнителя | 2 |
| Объём бункеров для заполнителя общий, м3 | 15 |
| Установленная мощность комплекса, кВт | 57,2 |
| Режим работы | ручной |
| Обслуживающий персонал, чел. | 5 |
| Условия эксплуатации при температуре окружающей среды, °С | +5…+45 |
| Максимальная доза взвешивания, кг: | |
| – дозатор заполнителя | 1500 |
| – дозатор цемента | 200 |
| – дозатор воды | 150 |
| Габаритные размеры (Д × Ш × В), мм, без учёта силоса | 20000 × 8000 × 3700 |
| Масса, кг, без учёта силоса цемента | 10900 |
| Напряжение, В | 380 |
| Частота, Гц | 50 |
| Зона формования вибропресса, мм | 1000 × 500 |
| Высота формуемых изделий, мм | 50-240 |
| Цикл формования, с | 32-45 |
Комплектации
Вибропрессующий комплекс «Рифей Буран-750-СД»
Производительность за смену
 | Камень стеновой | 4960* шт. |
 | Плитка тротуарная | 450* м2 |
 | Бордюр | 640* шт. |
Вибропрессующий комплекс «Рифей Буран-750-СДА»
Производительность за смену
| Камень стеновой | 4960* шт. |
| Плитка тротуарная | 450* м2 |
| Бордюр | 640* шт. |

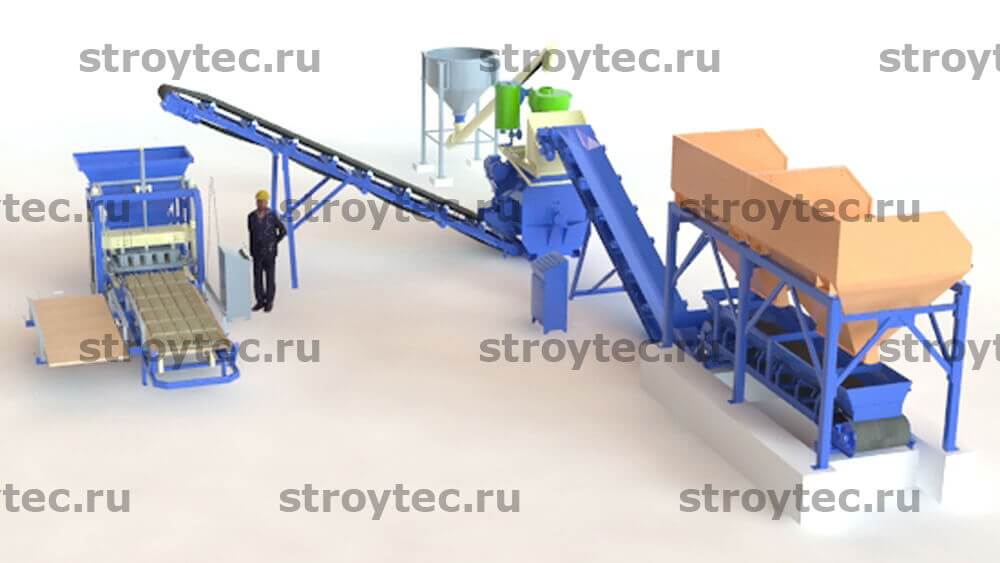

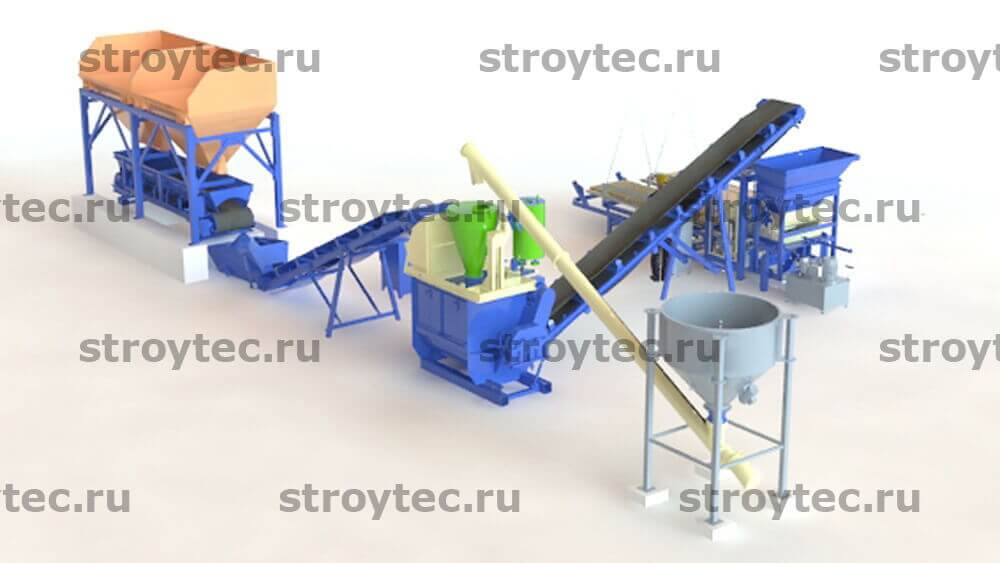

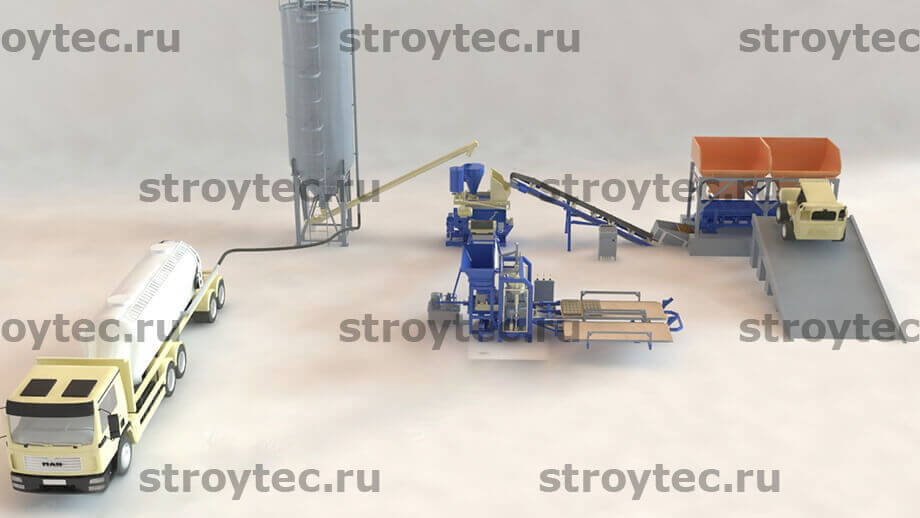

Комплект поставки

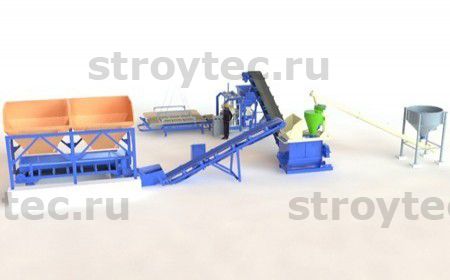

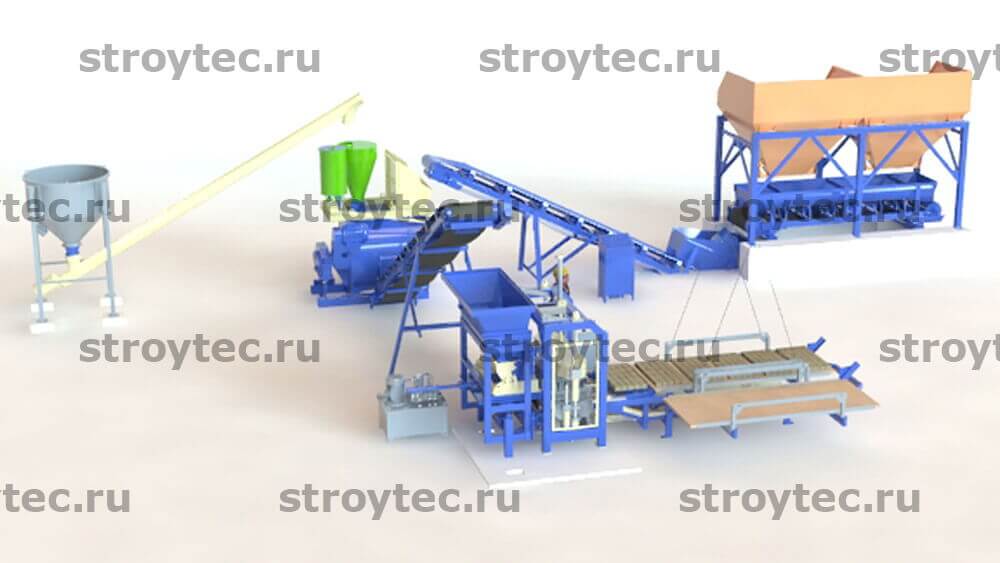

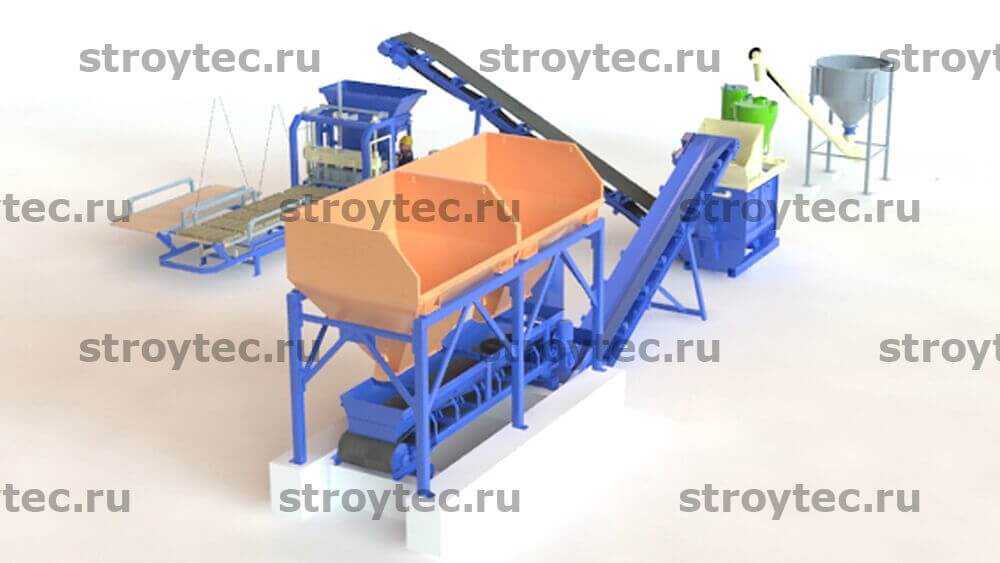

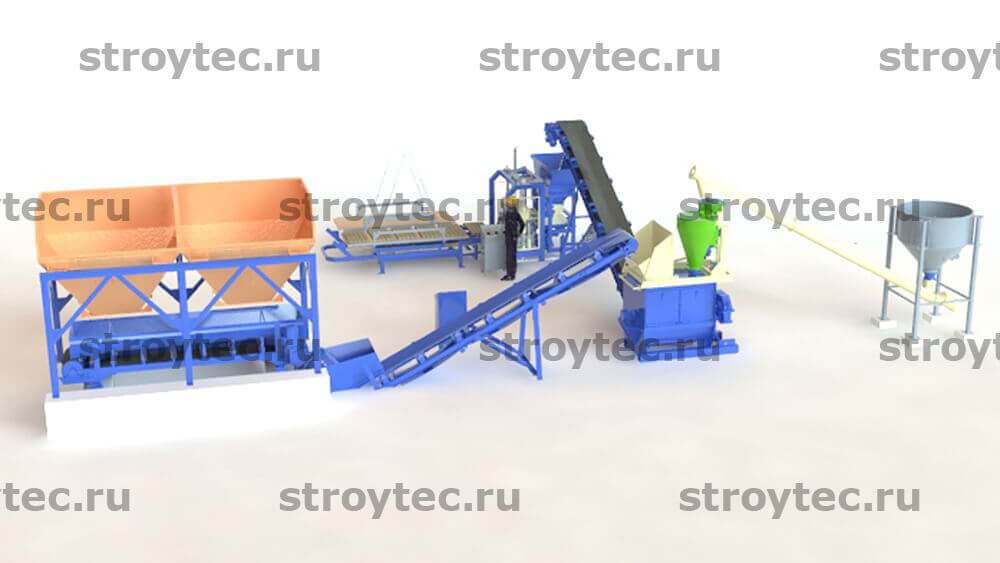

Состав комплекса «Рифей-Буран-СД» в базовой комплектации
- Дозатор заполнителя ДЗ-15 (2 бункера по 7,5 м3 каждый) с весовой системой дозирования на тензодатчиках;
- Конвейер ленточный L = 5 м с бункером-переходником;
- Блок дозаторов цемента и воды с тензодатчиками на раме;
- Конвейер винтовой КВ-6, L = 6 м;
- Бетоносмеситель СГ-750, V = 0,75 м3;
- Конвейер ленточный L = 7,4 м;
- Вибропресс «Рифей-Буран» с пуансон-матрицей;
- Пульт управления системой дозирования;
- Пневмооборудование.

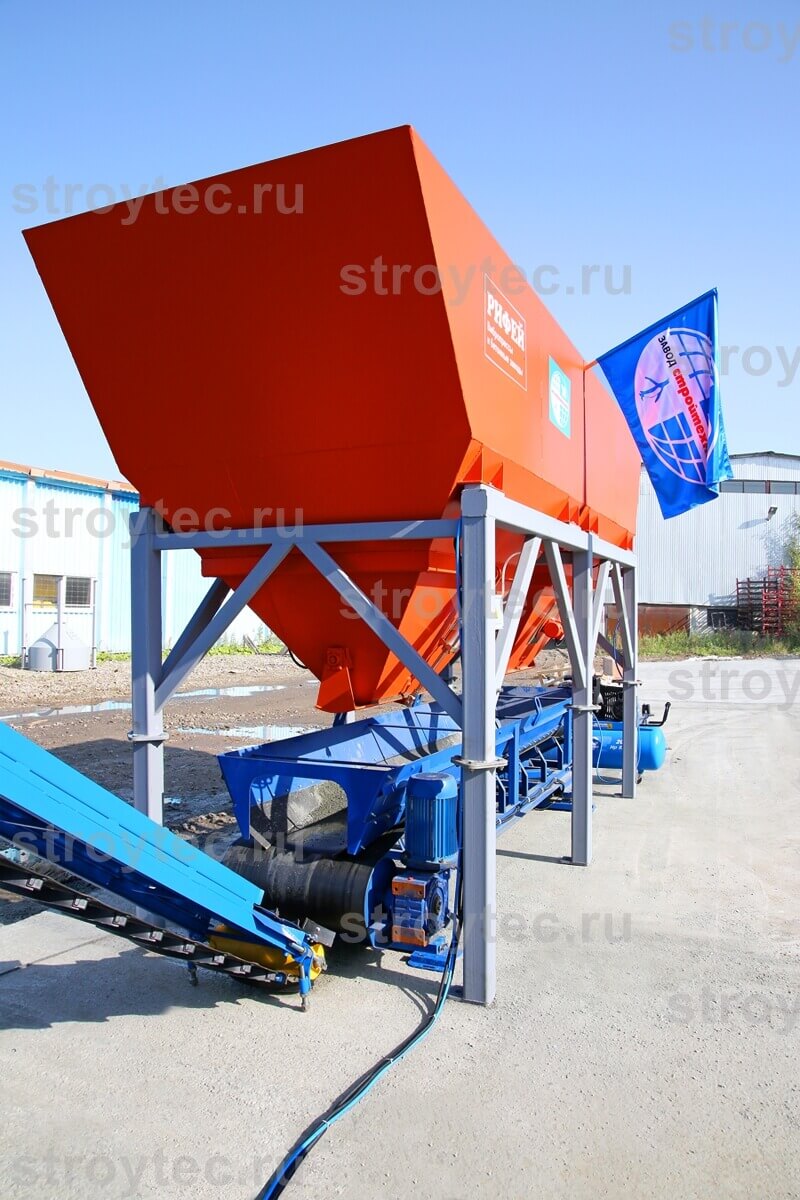

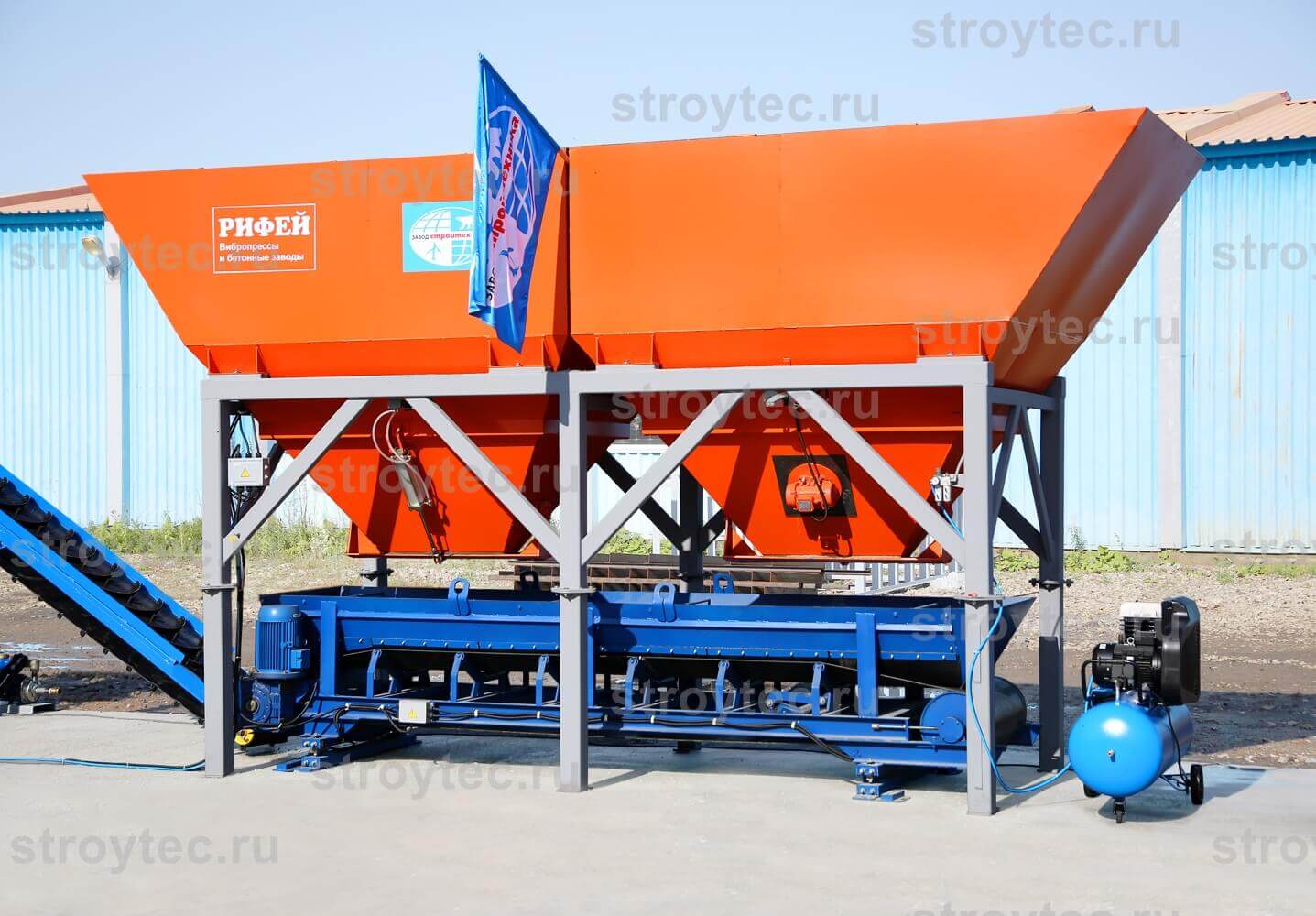

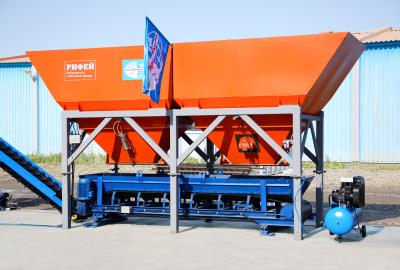

Дозатор заполнителя ДЗ-15
Дозатор заполнителя предназначен для промежуточного хранения заполнителя (песок, щебень и т. д.), его дозации и выгрузки в бункер-переходник.
При ширине бункера 2,3 м возможно применение различных моделей погрузчиков, в том числе имеющих больший объём и длину ковша. Больший объём ковша – меньшая интенсивность работы погрузчика, меньше себестоимость продукции.
Конструкция дозатора с раздельными бункерами позволяет развернуть один из бункеров на 180 градусов, что позволит осуществить загрузку разных компонентов одновременно с двух сторон, двумя погрузчиками.
Тензодатчики и конвейер крепятся на отдельной раме – вибрация с бункеров не передаётся.
Предусмотрен реверс движения конвейера дозатора.
Технические характеристики
| Объём бункеров, м3 | 15 |
| Высота загрузки бункеров, м | 3,4 |
| Ширина загрузки бункеров, м | 3,05 |
| Ширина бункеров, м | 2,3 |
| Скорость движения ленты, м/с | 1 |
| Весовая система дозирования | с тензодатчиками CAS (Южная Корея) |
| Точность дозирования, % | 1 |
| Привод конвейера | мотор-редуктор Motovario (Италия) |
| Мощность привода, кВт | 5,5 |
| Мощность вибраторов, кВт | 2 |
| Привод затвора | пневматический |
| Производитель комплектующих пневмосистемы | Camozzi (Италия) |
Транспортёр ленточный L = 7,4 м
Транспортёр ленточный предназначен для транспортирования жёстких бетонных смесей, заполнителей (песок, щебень мелких фракций, граншлак и т. п.).
Конвейер может эксплуатироваться в закрытых помещениях при температуре окружающего воздуха от +5 до +45 °С.
Технические характеристики
| Производительность, м3/час | 90 |
| Скорость ленты, м/с | 0,6 |
| Ширина ленты, мм | 650 |
| Мощность двигателя, кВт | 2,2 |
| Тянущее усилие на ленте, кг | 270 |
| Габариты (Д × Ш × В), мм | 7400 × 1100 × 3450 |
| Масса, кг | 750 |
Дозатор цемента ДЦ-200
Технические характеристики
| Максимальная доза, кг | 200 |
| Весовая система дозирования | с тензодатчиками CAS (Южная Корея) |
| Точность дозирования, % | 1 |
| Привод затвора | пневматический |
| Производитель комплектующих пневмосистемы | Camozzi (Италия) |
| Заслонка | поворотная, WAM (Италия) |
Дозатор воды ДВ-150
Технические характеристики
| Максимальная доза, кг | 150 |
| Весовая система дозирования | с тензодатчиками CAS (Южная Корея) |
| Точность дозирования, % | 1 |
| Заслонки | поворотные, ГРАНВЕЛ, 2 шт. |
Дозатор обеспечивает 2 режима подачи воды в смеситель:
- через водяную магистраль для приготовления жёсткого бетона;
- через водяную магистраль и дополнительный патрубок для ускоренной подачи воды при приготовлении подвижного (жидкого) бетона.
Дозаторы цемента и воды крепятся на одну раму и устанавливаются непосредственно на бетоносмеситель.

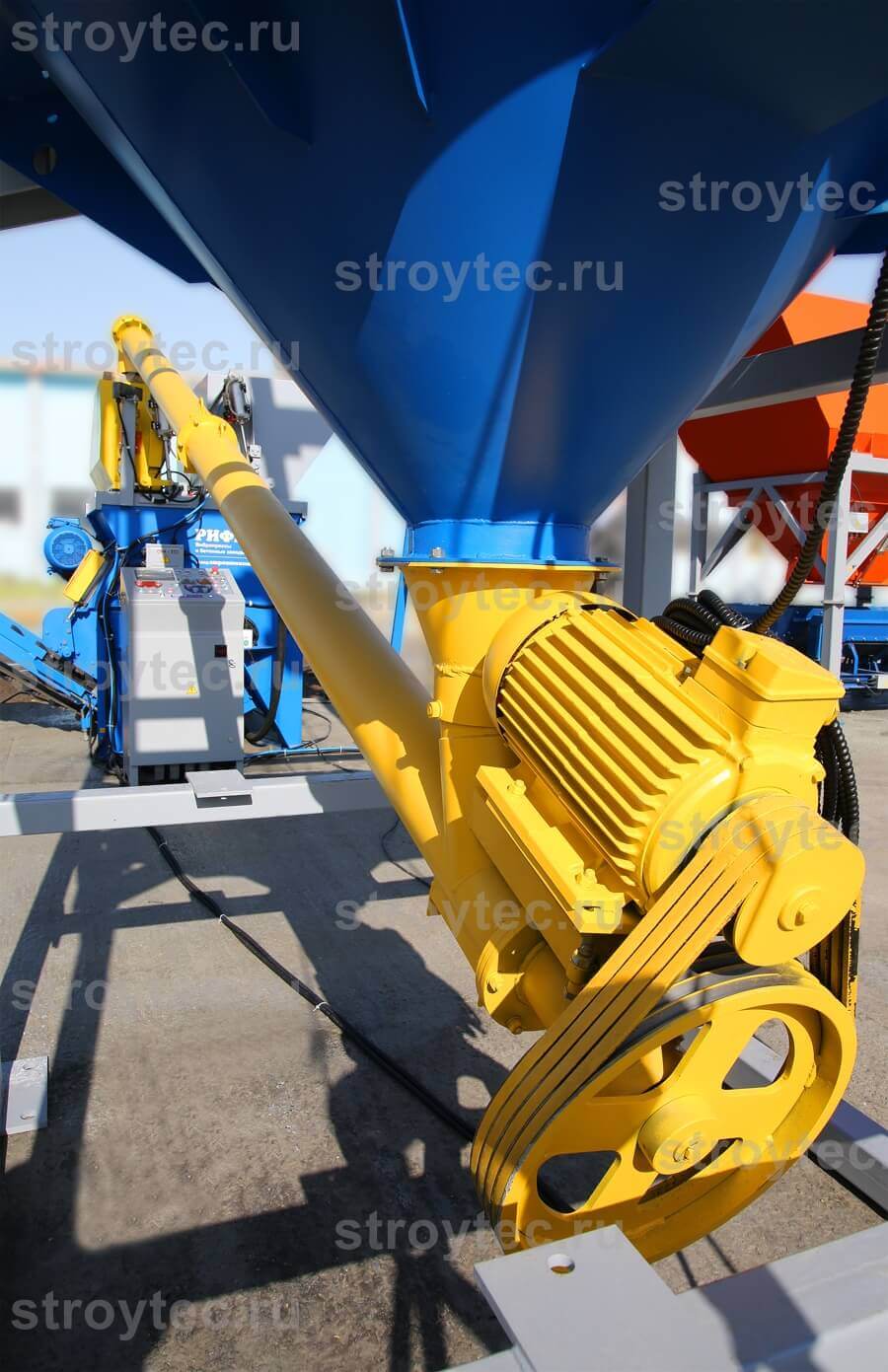

Конвейер винтовой КВ-6
Конвейер винтовой для подачи цемента состоит из цилиндрического корпуса, внутри которого вращается винтообразный шнек, привода с мотор-редуктором и приёмной воронкой. Цемент в приёмную воронку попадает из силоса цемента. Конвейер имеет смотровой люк для очистки и обслуживания, а также возможность регулировки по угловому положению.
Технические характеристики
| Длина от загружной воронки до выхода, м | 6 |
| Диаметр трубы, мм | 180 |
| Угол подъёма цементной массы, град. | до 45 |
| Производительность, тонн/час | до 22 |
| Мощность электродвигателя, кВт | 7,5 |
| Обороты электродвигателя, об/мин | 1000 |
| Масса, кг | 442 |
Бетоносмеситель СГ-750
Тип смесителя – одновальный с горизонтальным расположением вала и двухуровневым расположением лопаток.
Лопатки на роторе образуют четыре полуспирали, направленные попарно навстречу друг другу. Такая прогрессивная схема обеспечивает качество и время перемешивания как у двухвального смесителя, но надёжность одновального, благодаря простоте конструкции, выше.
Смеситель имеет один цилиндрический редуктор, закреплённый на валу ротора и ременную передачу, а также две большие откидные дверцы, через которые смеситель удобно обслуживать.
Замена ремней занимает небольшое время, т. к. происходит без разборки узла.
Пневмоцилиндр установлен в безопасной зоне.
Смеситель предназначен для приготовления любых типов смесей: бетоны подвижные, бетоны жёсткие, растворы строительные.
Технические характеристики
| Объём по загрузке, л | 750 |
| Число циклов работы в час, не менее | 12 |
| Количество циклов в час | 8 |
| Количество лопаток | 8 |
| Крупность заполнителя, мм, не более | 15 |
| Частота вращения валов, об/мин | 25 |
| Мощность двигателя привода ротора, кВт | 15 |
| Защита сменная, материал защиты (брони) | Сталь 09Г2С |
| Материал лопаток | Чугун ЧХ9Н5 |

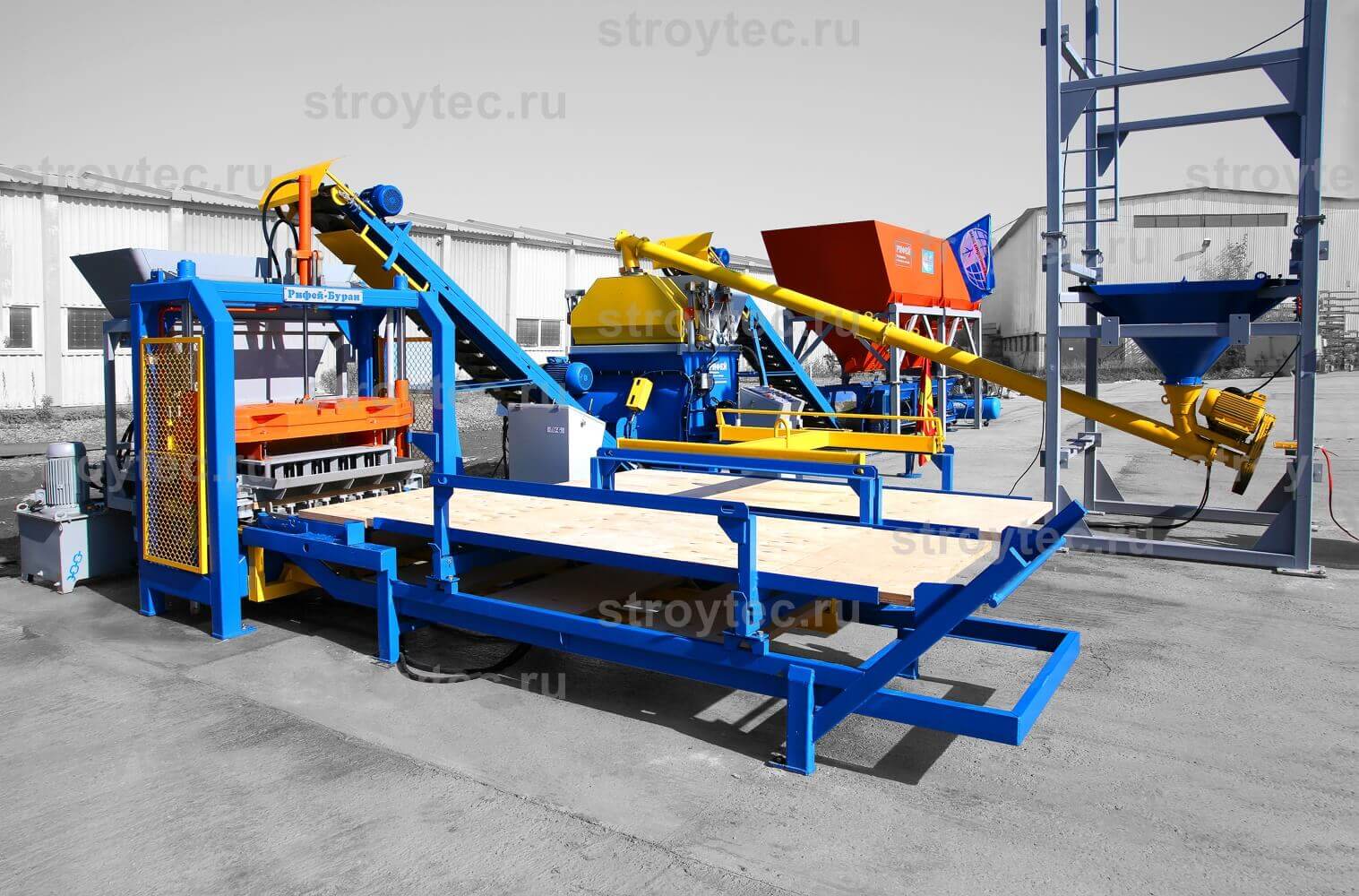

Вибропресс «Рифей-Буран»
Назначением вибропресса с является получение разнообразных строительных изделий из жёстких бетонных смесей методом вибропрессования.
Комплекты сменного формообразующего оборудования (пуансон-матрицы) позволяют изготавливать самые разнообразные строительные изделия широкого спектра использования, применяемые в строительстве, реставрации сооружений и благоустройстве прилегающих территорий, создания оригинальных архитектурных обликов застройки.
Номенклатура изделий постоянно пополняется новыми образцами. При этом возможности потребителя ограничиваются практически только площадью зоны формования 1000 × 500 мм и высотой изделий 50-240 мм.
Вибропресс может эксплуатироваться и храниться в закрытых помещениях или под навесом при температуре окружающего воздуха от +5 до +45 °C.
В автоматическом режиме управления вибропресс и модуль подачи поддонов работают без оператора, что в свою очередь исключает «человеческий фактор» и позволяет увеличить производительность вибропресса до 20%.
Автоматический режим управления вибропрессом «Рифей-Буран» реализован на программируемых реле ZEN фирмы OMRON (Япония).
В гидроцилиндрах модуля загрузки смеси установлены индуктивные выключатели ВК WС61-31-Р-3-250-S4-35 для работы в среде высокого давления фирмы ТЕКО. Данные выключатели в регулировках не нуждаются.
Полный монтаж комплекса, включая изготовление фундамента, расстановку оборудования, подведение электроэнергии и воды, осуществляется за 1-2 недели. Работы по пуску комплекса с получением пробных изделий пуско-наладочной бригадой занимают 3-4 дня.
Исходным материалом для приготовления смеси служат заполнитель, вяжущее и вода. В качестве заполнителя могут использоваться песок, отсевы щебёночного производства, керамзит, шлаки, золы, опилки и любые другие сыпучие материалы, способные после смешивания с вяжущим приобретать и сохранять заданную форму. В качестве вяжущего применяется цемент.
Специальная конструкция и высокая точность изготовления матриц обеспечивают высокую геометрическую точность и красивый внешний вид изделий, получаемых на вибропрессе «Рифей-Буран». Благодаря этому, при возведении зданий из стеновых камней удаётся ускорить процесс кладки при одновременной экономии строительного раствора и получать ровные стены с тонкими швами, а при использовании в строительстве других получаемых на вибропрессе изделий – красиво благоустраивать территорию.
Технические характеристики
| Зона формования вибропресса, мм | 1000 × 500 |
| Высота формуемых изделий, мм | 50-240 |
| Привод механизмов | гидравлический |
| Привод вибростола | электрический |
| Цикл формования, с | 32-45 |
| Размеры поддона для формования, мм | 1150 × 600 |
| Напряжение, B | 380 |
| Установленная мощность, кВт | 8 |
| Потребляемая вода | источник подключения бытовой водопровод или бак |
| Расход воды, л/мин, не менее | 20 |
| Габаритные размеры (Д × Ш × В), мм | 7400 × 2930 × 2830 |
| Масса, кг | 4300 |

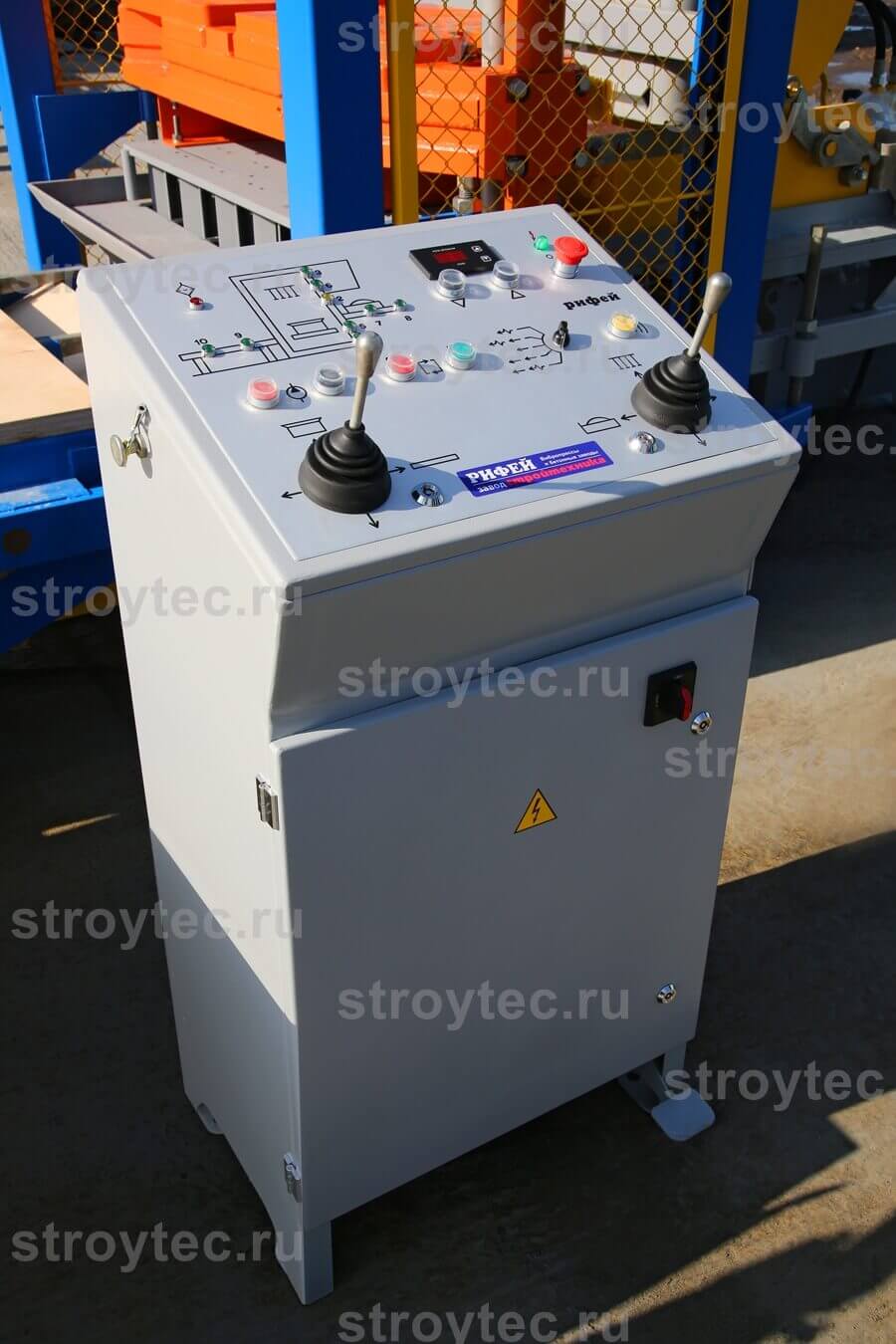

Пульт управления системой дозирования
Пульт управления предназначен для управления работой дозатора заполнителя, транспортёров, дозатора цемента, дозатора воды и смесителя.
Пульт имеет интуитивно понятную панель управления. На панели находятся четыре электронно-цифровых индикатора, отражающие фактические массы всех компонентов бетонной смеси, а также кнопки управления всеми устройствами и узлами комплекса.
Пульт управления обеспечивает работу комплекса в полуавтоматическом режиме согласно установленной программе.
Связь пульта с исполнительными механизмами осуществляется кабелями с быстросъёмными соединителями.
В пульте применяются комплектующие от всемирно известных фирм Schneider, ABB, OMRON.
Пневмооборудование
Пневмооборудование предназначено для открывания/закрывания всех затворов дозаторов, а также для аэрации цемента в силосе.
Состоит из компрессора Abac B 5900В/200 СТ 5,5 (Италия) мощностью 5,5 кВт (производительность – 653 л/мин), блока подготовки воздуха (установленного на дозаторе заполнителя ДЗ-10) и трубопроводов.
Дополнительная комплектация (не входит в стоимость базовой комплектации)
- Силос цемента ёмкостью 26-74 тонн;
- Растариватель контейнеров с цементом типа «биг-бэг»;
- Дозатор заполнителя ДЗ-28, 4 бункера по 7 м3 каждый;
- Пуансон-матрицы к вибропрессу различной номенклатуры (согласно каталога).
Силос цемента вместимостью 26, 38, 50, 62 или 74 тонн
Любой из указанных силосов может быть представлен в двух вариантах:
а) Комплектация базовая – силос оснащён лестницей с ограждением, ограждением верхней площадки, трубой для закачивания цемента, ручной поворотной заслонкой фирмы WAM (Италия) и вибратором для сводообрушения.
б) Комплектация максимальная включает в себя те же узлы, что и базовая, а также:
- систему аэрации;
- датчики верхнего и нижнего уровня цемента;
- фильтр цемента;
- клапан сброса давления.
Растариватель контейнеров с цементом типа «биг-бэг»
Растариватель предназначен для распаковки мягких контейнеров МКР, «биг-бэг» (big-bag, flexible intermediate bulk container, FIBC) и промежуточного хранения цемента перед его подачей в дозатор цемента.
Растариватель имеет специальные ножи для вспарывания мешков и вибратор для обеспечения сводообрушения (установленная мощность 1кВт).
Дозатор заполнителя ДЗ-28
Дозатор заполнителя предназначен для промежуточного хранения заполнителя (песок, щебень и т. д.), его дозации и выгрузки в бункер-переходник.
Дозатор заполнителя состоит из несущего каркаса, на котором закреплены четыре бункера объёмом по 7 м3. Каждый бункер снабжён затвором с пневмоцилиндром и вибратором для сводообрушения сырья.
Технические характеристики
| Общий объём бункеров, м3 | 28 |
| Скорость движения ленты, м/с | 1 |
| Весовая система дозирования | с тензодатчиками CAS (Южная Корея) |
| Точность дозирования,% | 1 |
| Привод конвейера | мотор-редуктор Motovario (Италия) |
| Мощность привода, кВт | 7,5 |
| Мощность вибраторов, кВт | 2 |
| Привод затвора | пневматический |
| Производитель комплектующих пневмосистемы | Camozzi (Италия) |
Виды изделий
Камень стеновой
Камень стеновой четырёхпустотный
Стоимость матрицы: 140 000
Кол-во изд. в матрице: 5 шт.
Камень стеновой полнотелый КСЛ-ПР-39
Стоимость матрицы: 135 000
Кол-во изд. в матрице: 5 шт.
Камень стеновой перегородочный
Стоимость матрицы: 140 000
Кол-во изд. в матрице: 7 шт.
Камень стеновой продольная половинка
Стоимость матрицы: 140 000
Кол-во изд. в матрице: 10 шт.
Кирпич стеновой КСЛ-ПР-25
Стоимость матрицы: 135 000
Кол-во изд. в матрице: 16 шт.
Камень стеновой с фаской 30 мм
Стоимость матрицы: 145 000
Кол-во изд. в матрице: 5 шт.
Кирпич пустотелый утолщённый
Стоимость матрицы: 140 000
Кол-во изд. в матрице: 16 шт.
Камень стеновой с тремя пустотами
Стоимость матрицы: 140 000
Кол-во изд. в матрице: 5 шт.
Камень стеновой двухпустотный
Стоимость матрицы: 140 000
Кол-во изд. в матрице: 5 шт.
Камень двухпустотный угловой ломаный
Стоимость матрицы: 150 000
Кол-во изд. в матрице: 2 угл. + 3(172)
Камень двухпустотный рядовой ломаный
Стоимость матрицы: 150 000
Кол-во изд. в матрице: 4ряд.+1(158)
Камень стеновой полнотелый с насечкой
Стоимость матрицы: 135 000
Кол-во изд. в матрице: 5 шт.
Камень стеновой КСЛ-ПР-ПС-39
Стоимость матрицы: 150 000
Кол-во изд. в матрице: 3 шт.
Элементы благоустройства
Решётка газонная косая
Стоимость матрицы: 140 000
Кол-во изд. в матрице: 4 шт.
Желоб водосточный
Стоимость матрицы: 145 000
Кол-во изд. в матрице: 4 шт.
Лоток средний
Стоимость матрицы: 145 000
Кол-во изд. в матрице: 8 шт.
Камень столбовой
Стоимость матрицы: 150 000
Кол-во изд. в матрице: 3 шт.
Проступь
Стоимость матрицы: 145 000
Кол-во изд. в матрице: 1 шт.
Брусчатка / Плитка тротуарная
Плитка тротуарная «Шестигранник»
Стоимость матрицы: 145 000
Кол-во изд. в матрице: 10 шт.
Плитка тротуарная «Катушка»
Стоимость матрицы: 145 000
Кол-во изд. в матрице: 15 шт.
Плитка тротуарная «Толстушка»
Стоимость матрицы: 145 000
Кол-во изд. в матрице: 10 шт.
Плитка тротуарная «Ромб»
Стоимость матрицы: 145 000
Кол-во изд. в матрице: 12 шт.
Плитка тротуарная «Волна»
Стоимость матрицы: 150 000
Кол-во изд. в матрице: 16 шт.
Плитка тротуарная прямоугольная
Стоимость матрицы: 140 000
Кол-во изд. в матрице: 25 шт.
Плитка тротуарная прямоугольная
Стоимость матрицы: 140 000
Кол-во изд. в матрице: 25 шт.
Плитка тротуарная прямоугольная
Стоимость матрицы: 140 000
Кол-во изд. в матрице: 25 шт.
Плитка тротуарная прямоугольная
Стоимость матрицы: 140 000
Кол-во изд. в матрице: 25 шт.
Плитка тротуарная «Квадрат 250»
Стоимость матрицы: 140 000
Кол-во изд. в матрице: 8 шт.
Плитка тротуарная «Квадрат 250»
Стоимость матрицы: 98 000
Кол-во изд. в матрице: 8 шт.
Плитка тротуарная 250×82×70
Стоимость матрицы: 140 000
Кол-во изд. в матрице: 20 шт.
Плитка тротуарная «Квадрат 100»
Стоимость матрицы: 150 000
Кол-во изд. в матрице: 45 шт.
Плитка тротуарная «Квадрат 200»
Стоимость матрицы: 135 000
Кол-во изд. в матрице: 10 шт.
Плитка тротуарная «Квадрат 500»
Стоимость матрицы: 135 000
Кол-во изд. в матрице: 2 шт.
Плитка тротуарная «Старый город»
Стоимость матрицы: 150 000
Кол-во изд. в матрице:
Плитка тротуарная «Старый город»
Стоимость матрицы: 150 000
Кол-во изд. в матрице:
Плитка тротуарная «Старый город»
Стоимость матрицы: 150 000
Кол-во изд. в матрице:
Камень бордюрный
Камень бордюрный
Стоимость матрицы: 150 000
Кол-во изд. в матрице: 1 шт.
Камень бордюрный
Стоимость матрицы: 150 000
Кол-во изд. в матрице: 1 шт.
Камень бордюрный
Стоимость матрицы: 140 000
Кол-во изд. в матрице: 4 шт.
Камень бордюрный садовый
Стоимость матрицы: 140 000
Кол-во изд. в матрице: 18 шт.
Камень облицовочный
Камень облицовочный ломаный
Стоимость матрицы: 135 000
Кол-во изд. в матрице: 6 шт.
Камень облицовочный ломаный
Стоимость матрицы: 135 000
Кол-во изд. в матрице: 13 шт.
Камень облицовочный ломаный
Стоимость матрицы: 145 000
Кол-во изд. в матрице: 10 шт.
Камень облицовочный ломаный
Стоимость матрицы: 145 000
Кол-во изд. в матрице: 4 шт.
Арболитовый блок
НОВИНКА! АРБОЛИТОВЫЙ БЛОК!
Экологически чистый строительный материал,
изготовленный на установке «Рифей-Буран-СД»
Камень стеновой рядовой
Стоимость матрицы: 135 000
Кол-во изд. в матрице: 3 шт.
Камень стеновой рядовой
Стоимость матрицы: 135 000
Кол-во изд. в матрице: 2 шт.
Камень перегородочный
Стоимость матрицы: 135 000
Кол-во изд. в матрице: 6 шт.
Расчет окупаемости
| × | — | × 22 ДНЯ = | ||||
| СРОК ОКУПАЕМОСТИ |
Документация
«РИФЕЙ-БУРАН-СД», комплекс для изготовления строительных изделий, прошёл подтверждение соответствия Техническому регламенту Таможенного союза «О безопасности машин и оборудования», «О безопасности низковольтного оборудования», «Электромагнитная совместимость технических средств» в форме принятия декларации о соответствии (Решением Комиссии Таможенного союза от 7 апреля 2011 года № 620, Решением Коллегии Евразийской экономической комиссии от 25 декабря 2012 г. № 293).
Регистрационные номера деклараций о соответствии: ТС № RU Д-RU.АЛ16.В.29091 и ТС № RU Д-RU.АЛ16.В.29088
Дата регистрации деклараций о соответствии: 24.01.2014
Опубликованные декларации размещены в национальной части единого реестра зарегистрированных деклараций о соответствии Федеральной службы аккредитации РОСАККРЕДИТАЦИЯ
http://188.254.71.82/rds_ts_pub/?show=view&id_object=D784578223C14CC5B30A4953FB8DF0EF
http://188.254.71.82/rds_ts_pub/?show=view&id_object=1F293A2B9DF740CAA7FC4039AFBB1C7C
Система менеджмента качества ООО «Завод Стройтехника» соответствует требованиям стандарта ГОСТ Р ИСО 9001:2015 (ISO 9001:2015) Регистрационный № РОСС RU.31385.04ИБН0. Представленное на сайте оборудование сертифицировано и соответствует требованиям нормативных документов по ГОСТ и ТУ, а также техническому регламенту Таможенного союза.
