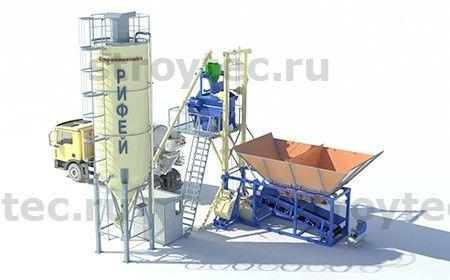

Рифей-Бетон-Мобильный-30 (РБМ-30)
Производительность в час |
Оборудование соответствует техническому регламенту Таможенного союза
Регистрационный номер декларации
TC № RU Д-RU.АЛ16.В.29088
Дата регистрации: 24.01.2014
Расширенная гарантия на бетонные заводы до 2-х лет!
Возможность использовать 2 шнековых конвейера для одного силоса.
Автоматизация бетонных заводов!
Полный учёт материалов и бетона
Точность дозирования 0.1-0.3% на заявку
Управление заводом по принципу «одной кнопки»

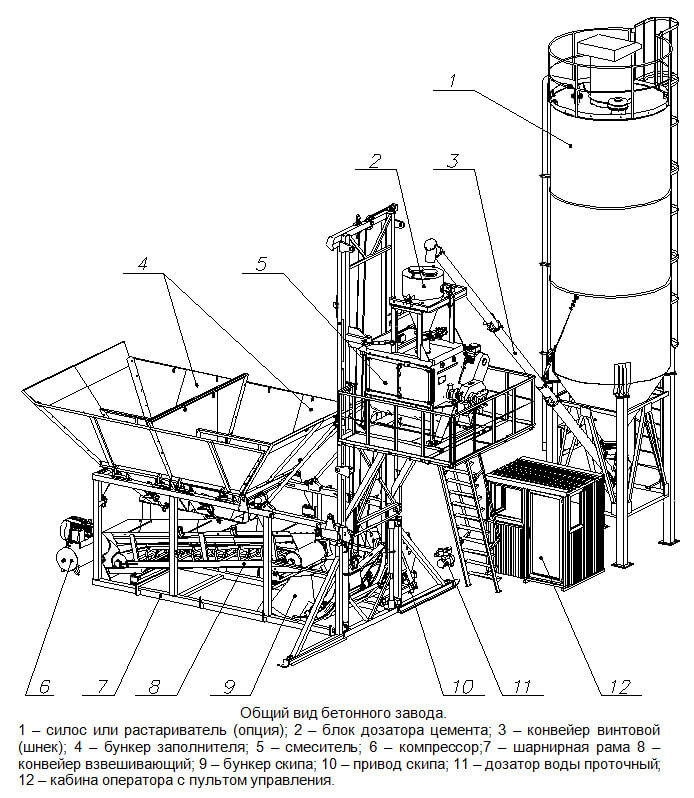

Узнать большеСостав
Смеситель
Дозатор
цемента
Шарнирная рама

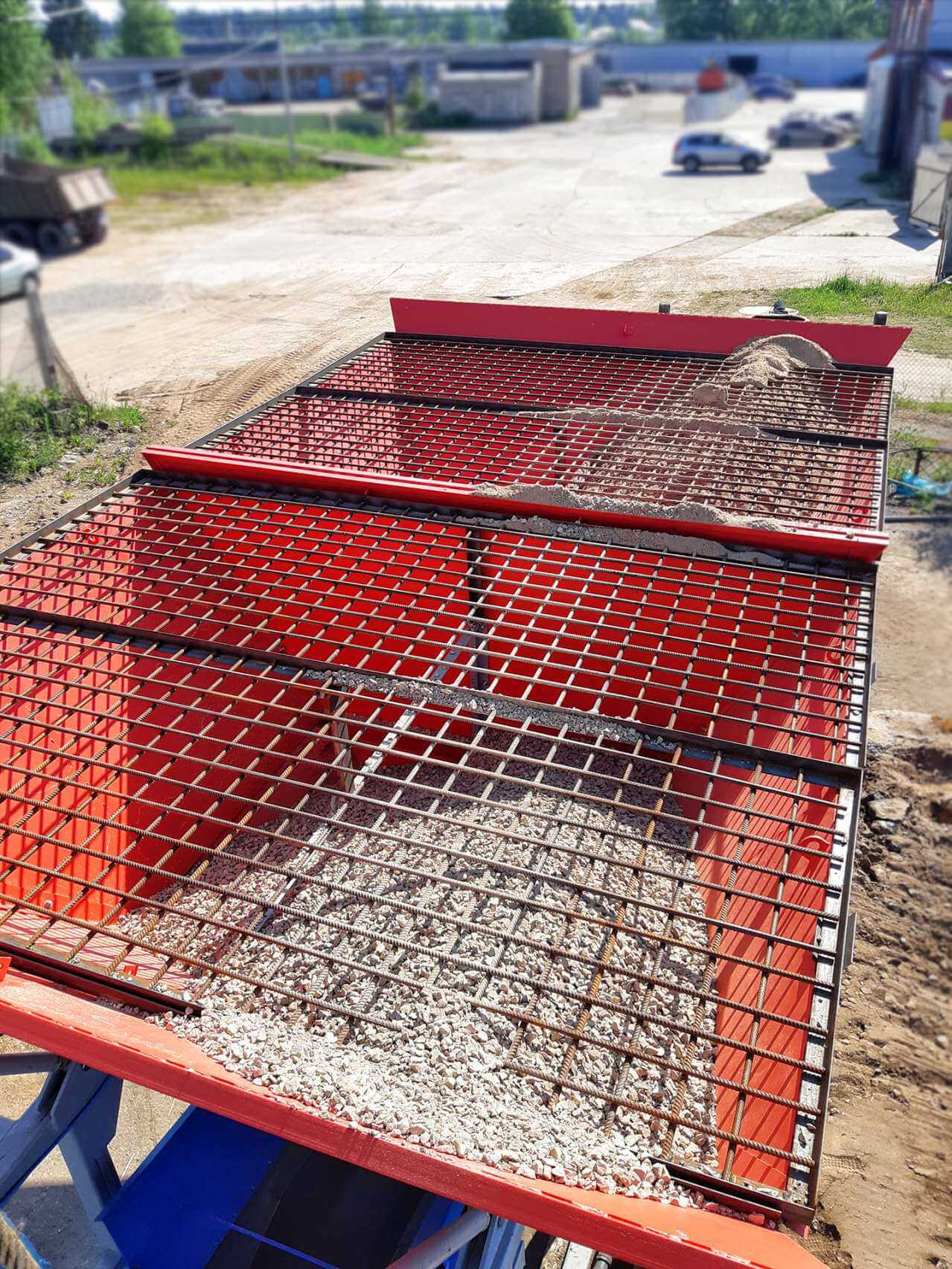

Дозатор
заполнителя
Конвейер
взвешивающий
Дозатор
воды

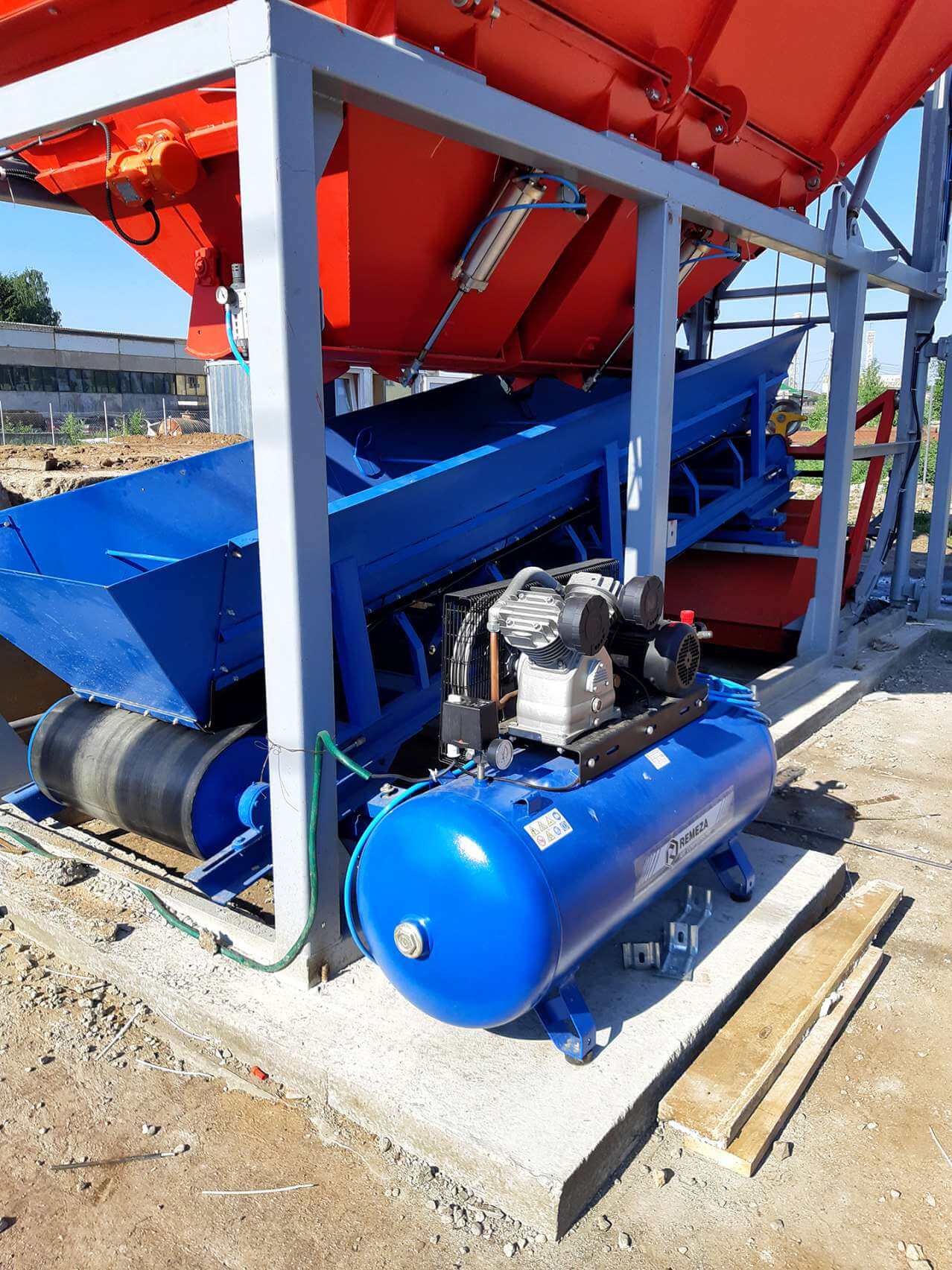

Компрессор

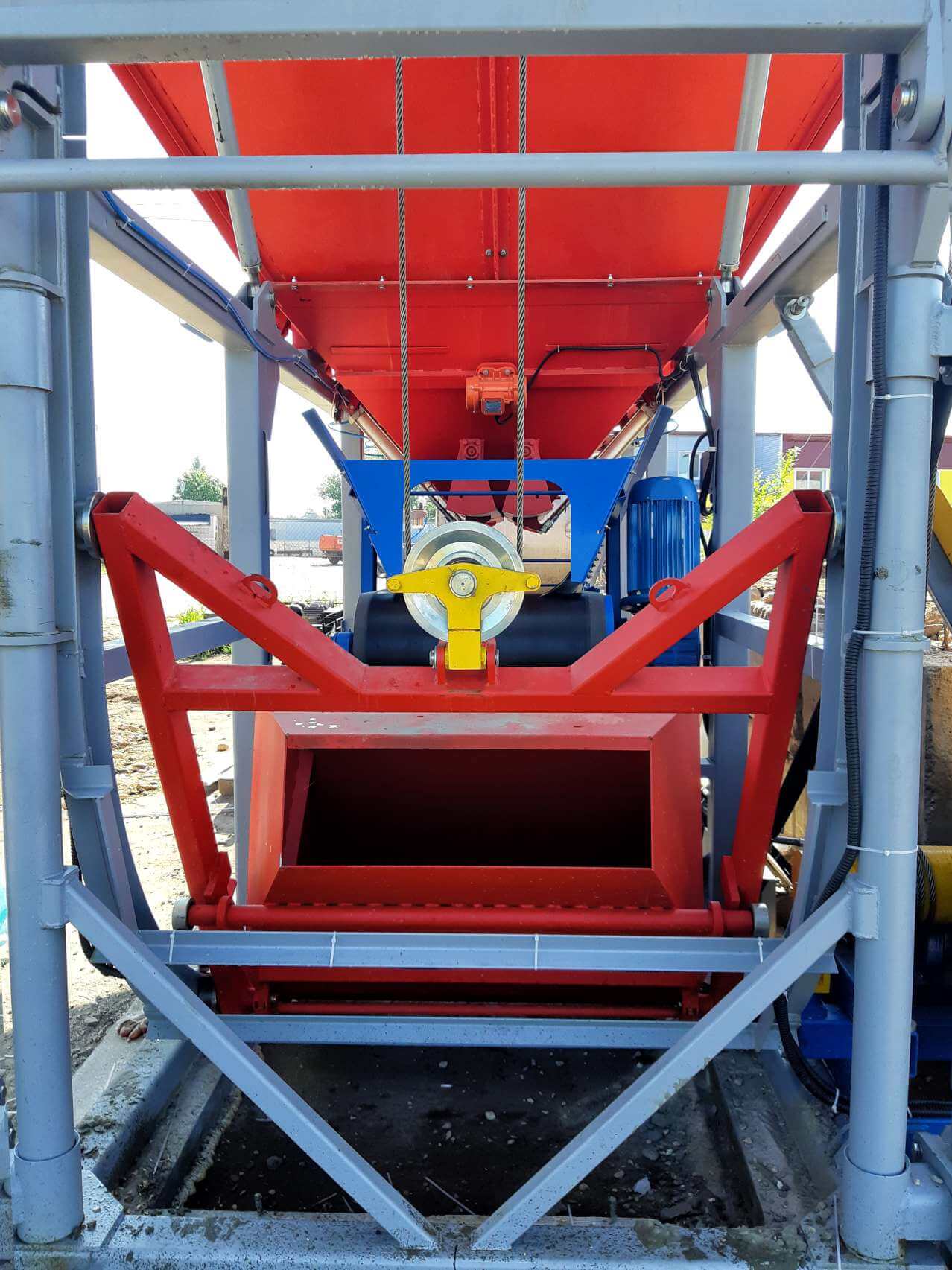

Вертикальный
скиповый подъёмник
Шнековый
конвейер
Кабина оператора
с пультом управления
Описание

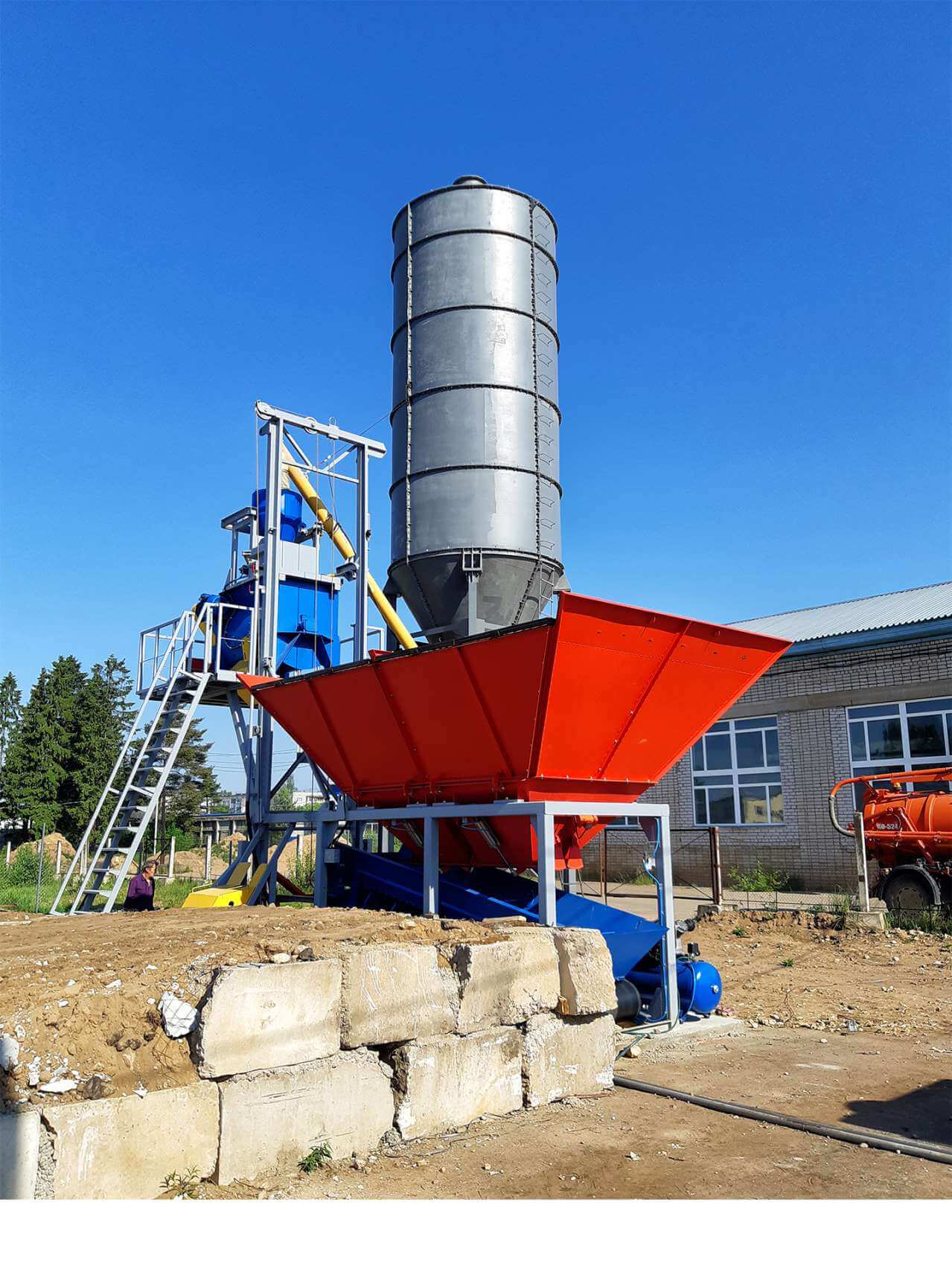

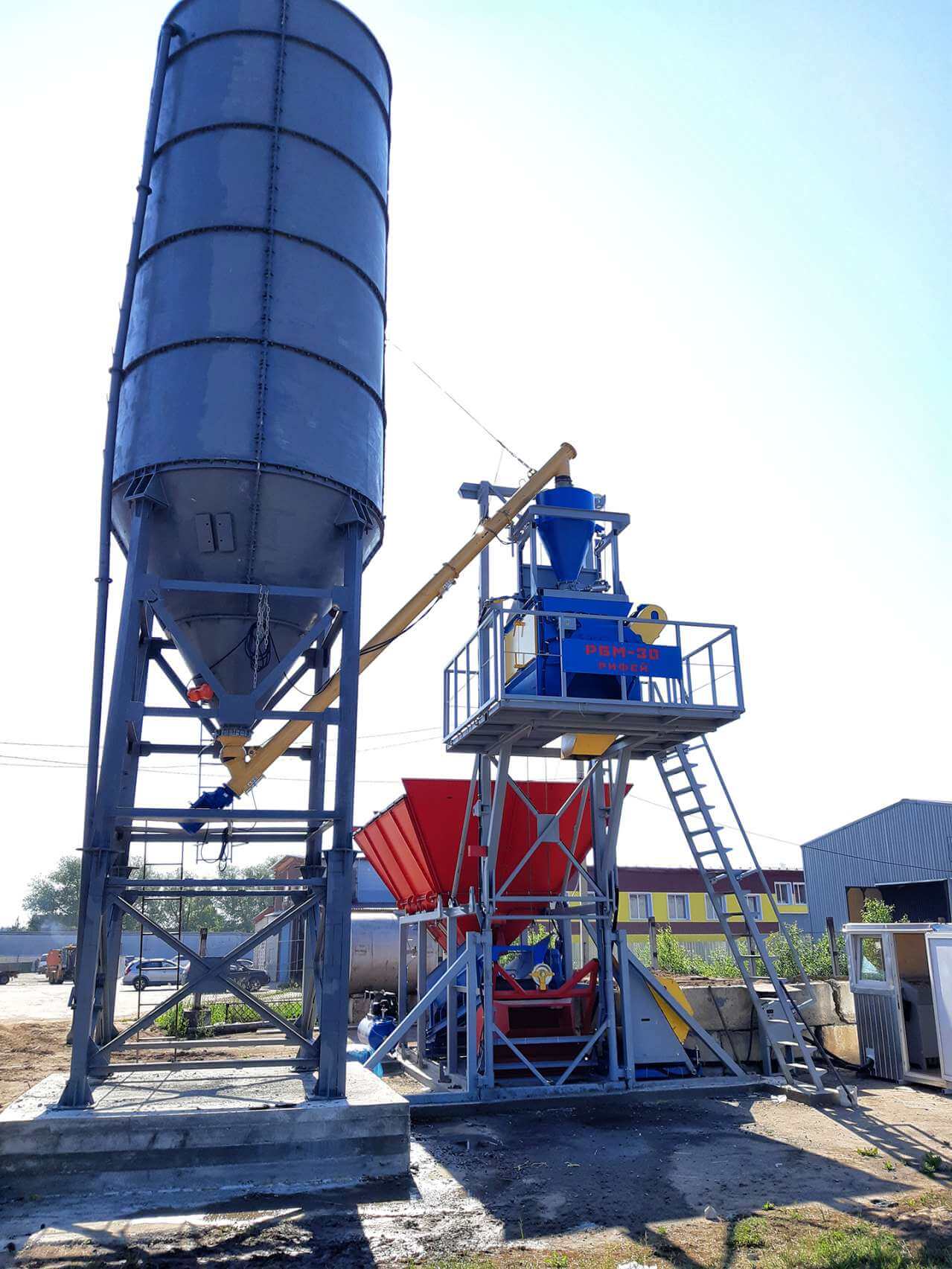

Бетонный завод «РИФЕЙ-БЕТОН-МОБИЛЬНЫЙ-30» предназначен для приготовления подвижных бетонных смесей, строительных растворов и загрузки их в автобетоновоз.
Бетонный завод может эксплуатироваться в закрытых помещениях или под навесом, при температуре окружающего воздуха от +5 до +45 °C. Минимальная высота помещения или навеса – 9 м. Место установки бетонного завода должно быть оборудовано сетью трёхфазного тока с заземлённой нейтралью и иметь грузоподъёмное средство для монтажа, обслуживания и ремонта грузоподъёмностью не менее 8 тонн.
Изображения
Комплектации
Видео
Преимущества РБМ-30
Бетонный завод Рифей-Бетон-Мобильный-30 обладает следующими достоинствами:
- Сокращённый путь скипового подъёмника привёл к ускорению рабочего цикла и увеличению производительности завода. Это позволило увеличить расчётную производительность РБМ-30 с 25 до 30 м3/час!
- Конструкция продумана до мельчайших деталей и рассчитана с многократным запасом прочности.
- В следствие применения вертикального скипа наш бетонный завод стал ещё компактнее – всего 11 995 мм при транспортировке! Это обеспечило возможность его перевозки не только в одной фуре, но и в одном контейнере (длина стандартного контейнера 12 030 мм).
Для справки: обычно длина бетонных заводов других производителей в транспортном положении составляет 12 500 мм и более, что влечёт за собой дополнительные расходы и сильно ограничивает мобильность. - Схема скипового подъёмника с вертикальными направляющими является передовой разработкой и уже применяется в некоторых зарубежных бетонных заводах (например, в немецком LIEBHERR Compactmix).
- Особая конструкция «подныривающего» скипа и дозатора заполнителя позволяет обойтись без приямка, а следовательно – без специального сложного фундамента. Это решение минимизирует временные и денежные затраты на его заливку.
- Единая раскладывающаяся рама сокращает время монтажа и запуска комплекса. Заказчик может в кратчайшие сроки самостоятельно произвести монтаж/демонтаж и перевозку бетонного завода на другую строительную площадку.
- Для обеспечения по-настоящему устойчивого положения на раме предусмотрены поворотные боковые опоры.

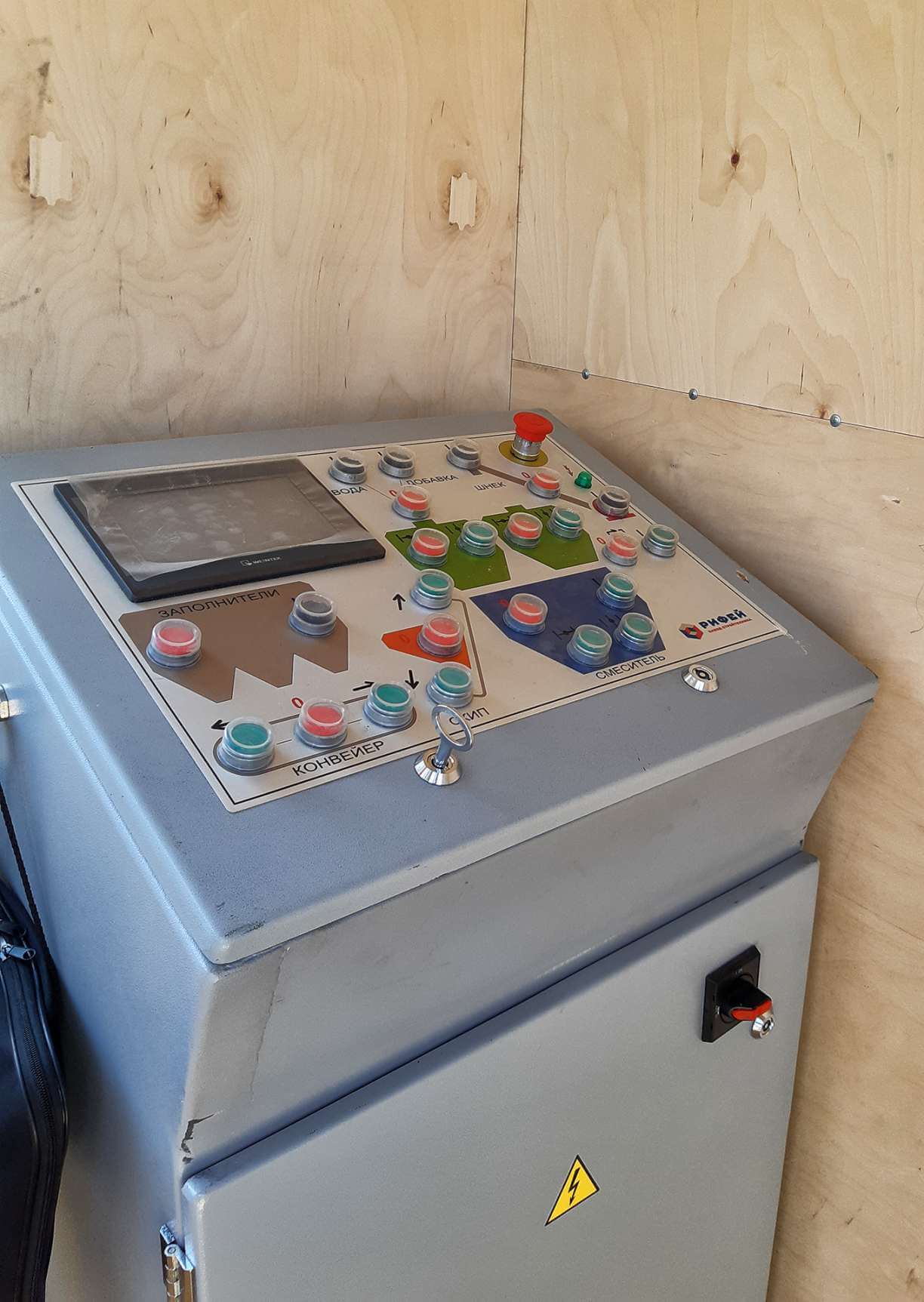

- Кабина оператора, шнековый конвейер и насос для подачи воды уже в базовой комплектации! Кроме того, Рифей-Бетон-Мобильный-30 комплектуется новым пультом управления с монитором ПУ-МА с расширенным функционалом:
- сенсорная панель управления,
- учёт расхода материалов и произведённой продукции,
- возможность сохранения различных рецептур бетона,
- режим «одна кнопка» позволяет без участия оператора производить необходимое количество замесов согласно заданному объёму и т. д.
- Высота выгрузки в автомиксер – 4 метра!
- На дозаторе цемента предусмотрена возможность одновременной установки двух шнековых конвейеров!
Характеристики
Производительность по уплотненному бетону до 30 м3/час (при непрерывном автоматическом режиме работы, при максимальной массе связующего 400 кг на 1 м³ бетона, при обеспечении расхода воды не менее 260 л/мин).
| Объем бетоносмесителя по загрузке, м3 | 0,75 |
| Количество бункеров для заполнителя, шт. | 2 |
| Объем бункеров для заполнителя общий, м3 | 20 |
| Доза взвешивания, кг: | |
| -дозатор заполнителя | |
| максимальная | 1 500 |
| минимальная | 350 |
| -дозатор цемента | |
| максимальная | 400 |
| минимальная | 100 |
| Расход воды через проточный дозатор, л/мин | |
| максимальный | 330 |
| Установленная мощность, кВт | 40,2 |
| Режим работы | ручной или автоматический |
| Обслуживающий персонал | 2 |
| Условия эксплуатации при температуре окружающей среды, ºС | +5...+45 |
| Габаритные размеры, мм | |
| - в рабочем положении | |
| длина | 9800 |
| ширина* | 11720 |
| высота (без силоса) | 8250 |
| - в транспортном положении (без силоса) | |
| длина | 12 000 |
| ширина | 2 300 |
| высота | 2 540 |
| Масса (без силоса), кг | 11 170 |
| * - длина дана для комплектации с конвейером винтовым длиной 9 метров и силосом | |
Дополнительное оборудование
- Воздухонагреватель высокотемпературный
- Парогенератор ПГ-09
- Емкость для нагрева воды от парогенератора
- Конвейер винтовой КВ-9, шнековый конвейер WAM (Италия), L = 9 м
- Силос цемента ёмкостью 26, 38, 50, 62 или 74 тонн
- Растариватель цемента РЦ-1
- Растариватель цемента РЦ-2
- Дозатор химических добавок ДП-60
Схема компоновки бетонного завода с силосом (растаривателем) со шнеком 9 м
Документация
Система менеджмента качества ООО «Завод Стройтехника» соответствует требованиям стандарта ГОСТ Р ИСО 9001:2015 (ISO 9001:2015) Регистрационный № РОСС RU.31385.04ИБН0. Представленное на сайте оборудование сертифицировано и соответствует требованиям нормативных документов по ГОСТ и ТУ, а также техническому регламенту Таможенного союза.
| Название | Размер |
|---|---|
| Руководство 7-16.doc | 1.68MB |
